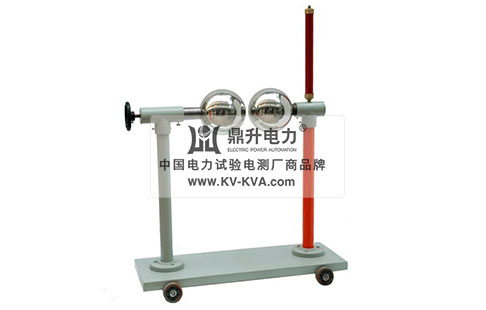

放电保护球隙是一对直径相同的球型电极,当其与高压试验变压器,控制台,调压器,水电阻等组成成套测试设备后,可在工频高压试验时用于高压测量及保护被试物品之用。
放电保护球隙使用时,将球隙串入电气回路中,通过调节两球之间的距离调整最高电压,当回路中的电压低入保护电压,电压将从旁通通过,如果电压高于球隙间电压,那么隙放将进行放电,通过记录试验变压器的低压测电压表读数,然后按同样方式测定70%和80%试验电压时电压表读数,以次三点线值作一曲线,再延长此曲线至所需的试验电压值,求得低压测电压表的读数,然后将球隙调整至比试验电压高10-15%位置上。作为耐压试验过程中可能发生电压的放电保护。
放电保护球隙在使用过程中,注意做好隔离等安全措施,避免电压过高引起不必要的安全事故,放电保护球隙装置及必须可靠接入大地,有效的将剩余电流流入大地。
