1.按下图(图2)接线

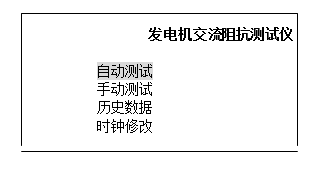

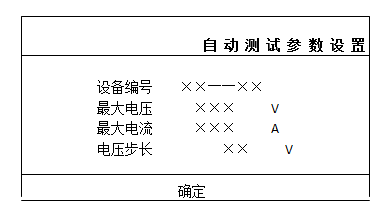

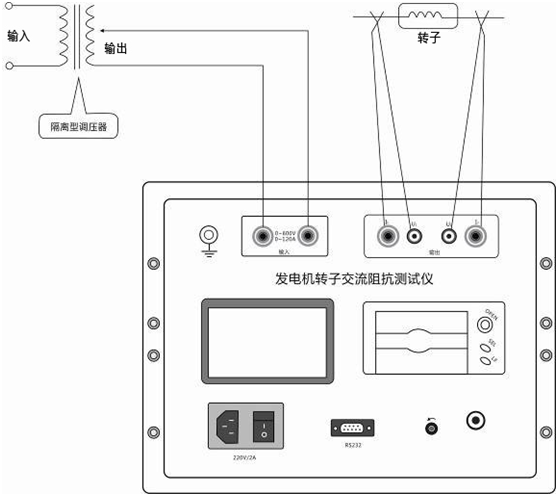

图2. 转子交流阻抗试验接线图 2、接线无误后接通"工作电源开关",发电机转子交流阻抗测试仪经自检后屏幕显示主菜单。3、用光标选定"自动测试"按"确认"键进入,进入后屏幕显示"自动测试参数设置"界面。 其中:设备编号?D?D是用于区分不同设备、不同试验性质、次数。以便于在历史数据中查找和技术管理。
电压步长?D?D是指在以电压为基准进行各参数数据采集时,每次采集数据之间的间隔电压数值的大小;范围(5~50 V)。
最大电压?D?D是指试验中需要测试的最大电压值,范围(0~600V),其设定值的1.1倍为仪器默认的过压保护动作值。
最大电流?D?D是指试验中需要测试的最大电流值,范围(0~120A),其设定值的1.1倍为仪器默认的过流保护动作值。
提示:光标有两种模式:"?"为选择模式,用来选择某一数据或功能;"?z" 为修改模式,用来修改选中的数据大小。
发电机转子交流阻抗测试仪每次最多能测试50组数据,当最大电压与电压步长之比大于50时,仪器将判断参数设置无效

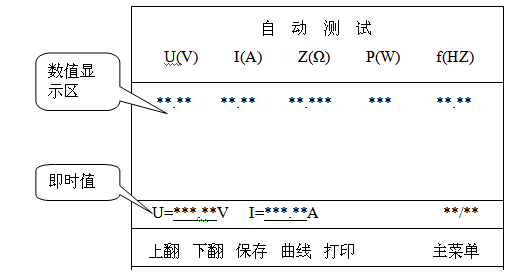

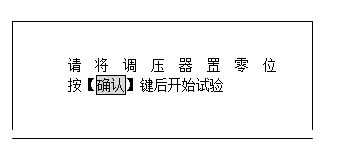

4、根据试验需要将以上参数设置好,移动光标选择"确认"后再按下"确认"键,屏幕提示: 5、按"确认"键后试验开始,屏幕显示自动测试界面: 6、在此界面下调节调压器升压仪器将自动采集、显示所有参数在各测试点的测量数值。直至到最大设定电压值,仪器蜂鸣器发出提示音,提示数据测量完毕。此时应迅速将调压器回零。
提示:当出现误操作使输出电压或电流有一项超过设定最大值的1.1倍时,仪器的保护电路都将动作,切断测试回路。

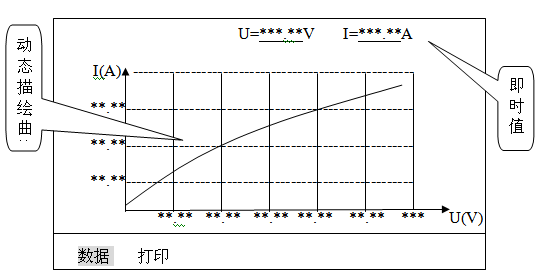

7、也可以移动光标选择"曲线" 按"确认"键,将屏幕显示切换到曲线坐标界面下进行测试操作。(曲线坐标的大小是根据试验设置的参数大小对应自动生成)。
在曲线坐标界面下仪器自动测量采集并动态描绘所有测试点,生成一条点状曲线(点状曲线有助于查找对应的电流、电压值)。直至到最大设定电压或电流值,发电机转子交流阻抗测试仪发出提示音,提示数据采集完毕。此时应迅速将调压器回零。
调压器回零后,移动光标可随意选择在"数据"和"曲线"两个界面下查看测试结果;在"数据"界面下移动光标选择"打印"并按"确认"。发电机转子交流阻抗测试仪将打印"交流阻抗测试告";在"曲线"界面下移动光标选择"打印"并按"确认"。仪器将打印"交流阻抗特性曲线"。
1. 按图2接线。

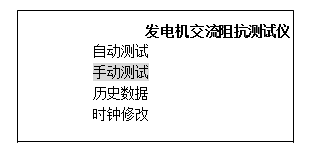

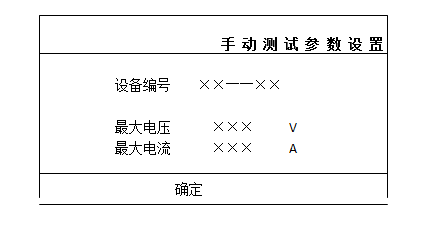

2. 接线无误后接通"工作电源开关",发电机转子交流阻抗测试仪经自检后屏幕显示主菜单。 3.移动光标选定"手动测试"按"确认"键进入,进入后屏幕显示"手动测试参数设置"界面。 其中:设备编号?D?D是用于区分不同设备、不同试验性质、次数。以便于在历史数据中查找和技术管理。
最大电压?D?D是指在试验中需要测试的最大电压值,范围(0~600V),其设定值的1.1倍为仪器默认的过压保护动作值。
最大电流?D?D是指在试验中需要测试的最大电流值,范围(0~120A),其设定值的1.1倍为仪器默认的过流保护动作值。
提示:光标有两种模式:"?"为选择模式,用来选择某一数据或功能;"?z" 为修改模式,用来修改选中的数据大小。

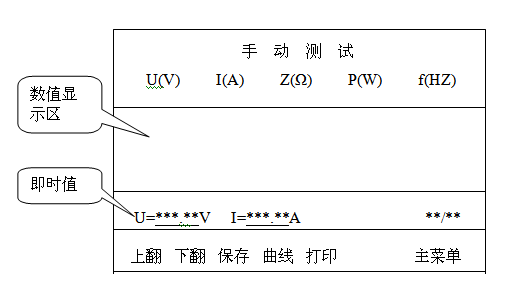

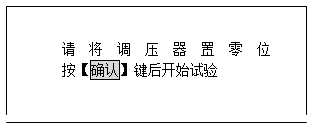

4.根据试验需要设置以上各参数,按"确认"键,屏幕提示: 5.按"确认"键后试验开始,屏幕显示手动测试界面: 6.在此界面下调节调压器升压,当即时值出现需要的电压(或电流)测试点时按"确认"键仪器将自动采集、显示一组在此测试点下各参数的测量数据;以此类推……直至将所有需要的测试点测试完毕,然后将调压器回零。
提示:当出现误操作使输出电压或电流有一项超过设定最大值的1.1倍时,仪器的保护电路都将动作,切断测试回路。
7.调压器回零后,移动光标可随意选择在"数据"和"曲线"两个界面下查看测试结果;(曲线坐标的大小是根据试验设置的参数大小对应自动生成)在"数据"界面下移动光标选择"打印"并按"确认",仪器将打印"交流阻抗测试报告";在"曲线"界面下移动光标选择"打印"并按"确认",仪器将打印"交流阻抗特性曲线"。
1. 在主菜单下移动光标选择"历史数据",按"确认"键,仪器将显示所有保存的历史数据(以时间先后为序)。
2. 根据试验的时间和设备编号,移动光标选择"上翻"或"下翻"来查找需要的历史数据,找到后用光标选中并按"确认"键,仪器将显示此次试验的所有测试数据和特性曲线。在"数据"界面下移动光标选择"打印"并按"确认"。仪器将打印"交流阻抗测试报告";在"曲线"界面下移动光标选择"打印"并按"确认"。仪器将打印"交流阻抗特性曲线"。
1.在主菜单下移动光标选择"修改时钟",按"确认"键,发电机转子交流阻抗测试仪将显示"修改时钟"界面。 2.用旋转鼠标移动光标选择修改对象,选中后按"确认",再用旋转鼠标修改数据大小,修改完毕后按"确认"。
3.全部修改完毕后移动光标选择"确认"按下"确认"键,发电机转子交流阻抗测试仪将按新时钟计时。
1.安装软件
首次使用前应先安装EDHNZ型专用应用软件,方法如下:打开计算机Win95以上操作系统安装环境下,将随机EDHNZ型应用软件驱动光盘插入光驱--并运行光驱,双击"SET UP"图标,在新生成的对话框中单击"下一步"(Next)……直到"完成"(Finish)。计算机自动EDHNZ型应用软件安装到磁盘上,并在桌面上自动生成快捷方式图标。
2.数据下载和编辑测试报告
将主机上RS232接口与计算机上对应的接口相连接,打开测试仪主机工作开关,屏幕显示主菜单。在计算机桌面上,双击DMFZ-H型应用软件图标运行应用软件,自动进入数据下载和编辑报告环境,按照显示界面窗口的中文提示进行操作即可。
1.发电机转子交流阻抗测试仪使用前,应认真阅读产品使用说明书,掌握正确的使用方法。
2.试验时正确接线。在检查接线正确无误、联接可靠后方可通电。
3.在测试钳的两根导线中,稍粗的导线为电流线(I1、I2)稍细的导线为电压线(U1、U2)。本仪器采用专用大电流快速接头,插拔时应稍加旋转。
4.正确操作。测试时调压器在测试点附近应缓慢升压,以确保数据采集的可靠性。
5.试验中如出现保护动作,必须查明原因排除异常后方可继续试验,不可盲目操作,以免带来不必要的损失。
1.将打印机前面板向外拉出。
2.沿轴向捏压纸卷中的塑料轴从打印机上取下空纸卷筒。
3.装上新纸卷,一定要确认纸卷轴已安装牢固,不会掉出。
4.将纸卷的端头折成(或剪成)如下图的式样。
5.接通打印机的电源,按SEL(左)键,使SEL指示灯灭,然后再按LF(右)键,使机头转动。这时用手将纸端头送入机头下面纸口处,纸便会徐徐进入机头,直到从机头正前方露出为止。再按一下LF键或SEL键,机头便会停止转动。
6.将打印机前面板推回原位置即可。
