SF6气体分解产物分析仪高度智能化,开机后将被测气体引入仪器,调节合适流量(0.35L/min),选择光标"即时测量"菜单后按"确认"键进入测量过程。测量时间大约2-3分钟,具体步骤如下:
(1)将被测设备的SF6气体通过随SF6气体分解产物分析仪提供管道的快速接头插入仪器进气口,打开管道阀门并调节仪器流量阀至合适流量(0.35L/min左右)。
(2)打开电源后,系统会进行2分钟自校准过程。自校准结束后,显示主菜单。
(3)在主菜单上,用""键、""键移动光标到"即时测量",按"确认"键进入测量中。
图5 测量菜单
被测气体同时进入两检测器,在LCD上每隔1秒显示被测气体中的SO2和H2S的实时浓度,大约2-3分钟数值稳定后,可以进行保存操作,保存操作见2节。
图6 测量中
(4)一台设备测量结束后,关闭SF6气体分解产物分析仪流量阀及管道阀门,卸下导气管,连接其他SF6电气设备进行测量,此时不要关闭仪器电源。
(5)所有SF6电气设备检测关闭电源,把管道及附件整理好装箱。
传输数据通过RS232接口传输到电脑中,客户端(电脑)采用超级终端。过程为:
(1)开始->所有程序->附件->通讯->超级终端
(2)配置,如图所示

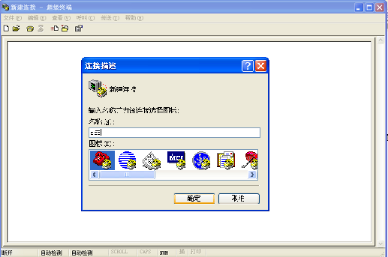

图8 输入名称
图9 选择串口
图10 串口属性
(串口属性为:波特率:9600,数据位:8,校验位:None;停止位:1,流控制:None。)
(3)SF6气体分解产物分析仪进入查看记录操作时候按"确认"键后选择"传输数据"菜单后按"确认"键。
图11 上传数据
这时你可以进行数据处理操作。
打印机为选配。通过SF6气体分解产物分析仪的RS232接口与微型针式打印机相连接。
在查询记录时按"确认" 或者测量时按"确认"可以选择打印操作。
SF6气体分解产物分析仪选用4000mAh高性能锂电池。充电器额定输出为500mA。将充电器接入仪器后面板上的充电座,介入220V交流电后,当电池电压接近额定之后,充电电流自动减小,此时充电指示灯由红色变为橙色,连续充电12小时便可充满,一般可满足联系工作10小时以上。
