SF6密度继电器校验仪采用320×240高分辨率灰色背光液晶显示屏LCD，即使在强烈日光下也能清晰显示。参数设置及试验结果均显示在 LCD屏上。全汉字操作界面，图形清晰，美观，易于操作。
旋转鼠标的功能类似计算机上使用的鼠标， 它有三种操作： "左旋"，"右旋"，"点击选定"。通过鼠标的这三种操作可以实现移动光标、数据输入和操作选定等功能。
移动光标：通过左旋或右旋鼠标来移动光标，将光标移动到所要选择的选项上，"点击"旋钮即可选定此项。
数据输入：当需要修改或者输入数据时，将光标移动到需要修改数据的选项上，点击鼠标，即进入数据的修改操作（光标缩小至被修改的这一位上），左旋或右旋鼠标即进行该位的增减操作，点击鼠标确认该位的修改。旋转鼠标进入下一位的修改。逐位修改完毕后，光标增大为全光标，即退出数据的修改操作，此时可通过旋转鼠标将光标移走。

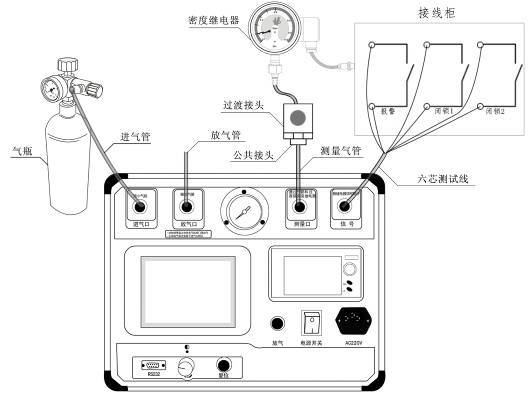

现场校验SF6密度继电器时请按图1的方式使用SF6密度继电器校验仪配置的配件的连接好气路与线路， 进气管连接仪器测量口与气瓶，出气管连接出气口，测量气管连接SF6密度继电器校验仪的测量口并通过公共
接头（附录一 ）与待检测的SF6密度继电器的过渡接头（过渡接头详见附录一 ～ ），六芯测试线连接SF6密度继电器校验仪与接线柜上相应的测试点。
图1 根据测试目标，把配备的六芯测试线一头与SF6密度继电器校验仪面板上的航插信号口相连接，带鳄鱼夹的那头根据测试信号分别与密度继电器的接线柜上的信号插座对接，不使用的鳄鱼夹需
闲置，不要与其它鳄鱼夹接触。测试一个信号时（单报警、单闭锁１或者单闭锁2三者其中之一）应只接相应的测试信号，并在操作界面上选择"单信号"，系统会自动识别。

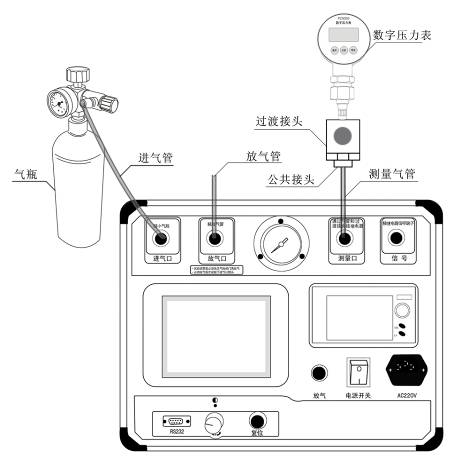

如果需要执行的是压力表校验操作，则需要将待校验的压力表与仪器面板上的测量口相连接；如果需要执行的是系统压力值修正操作，则需要将经过计量校准的高精度压力表与SF6密度继电器校验仪面板上的测量口相连接如图2所示。
图2

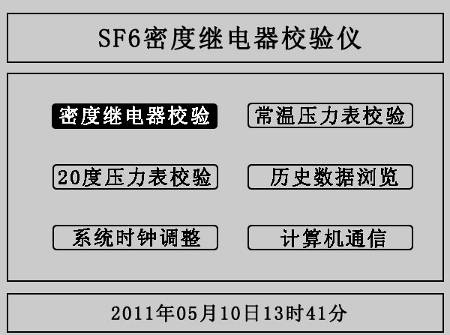

连接好气路就可以开启气瓶上的阀门，打开SF6密度继电器校验仪电源，系统初始化后进入主界面如下图3所示有"密度继电器校验"、"常温压力表校验"、"20度压力表校验"、"历史数据浏览"、"系统时钟调整"、"计算机通信"等功能。左右旋转鼠标，光标可在各功能项之前随意切换，选中功能项，"点击选定"即可进入。
SF6密度继电器校验基本原理:密闭容器中的气体压力随温度的变化而变化，通常把20℃时的SF6的相对压力值作为标准值。在现场校验时，一定环境温度下测量到的SF6压力值均要换算到其对应20℃时的等效压力值，从而判断密度继电器的性能。
闭锁回复值校验：在环境温度下，当SF6密度继电器为零压力时，给SF6密度继电器一定的速度缓慢充气，当SF6密度继电器的闭锁继电器动作时，记录当前的环境温度下的压力值并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的闭锁回复值。
报警回复值校验：继续给SF6密度继电器以一定的速度缓慢充气，当密度继电器的报警继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的报警回复值。
报警值校验：在环境温度下，当SF6密度继电器内压力大于报警回复值时，以一定的速度缓慢放气，当SF6密度继电器的报警继电器动作时，记录当前环境温度下的压力值，并换算成20℃时的等效压力值，这个20度时的等效压力值就是SF6密度继电器的报警值。
闭锁值校验：继续给SF6密度继电器以一定的速度缓慢放气，当SF6密度继电器的闭锁继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的闭锁值。

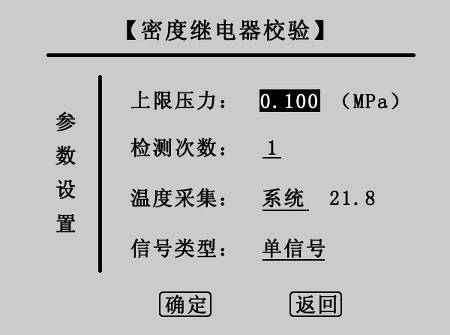

在主界面中光标选定"密度继电器校验"项、"点击选定"进入密度继电器校验程序，如图4所示：
图4 这是SF6密度继电器校验的参数设置界面。在该界面中通过操作旋转鼠标可以设置上限压力、检测次数、温度采集、信号类型等4个参数。
"上限压力"是指测试密度继电器时由进气到放气的切换压力值，"点击选定"会依次反显选中数值的十分位、百分位、千分位，选中一位后左右旋转鼠标即可在0～9之间变化，压力值设置范围在0.001MPa～0.999MPa之间，默认值为0.1MPa。
"检测次数"：是用于设置充放气的循环次数，"点击选定"即可在1、2、3之间选择，默认值为1。
"温度方式"：是用于选择系统采集温度的方式，有"系统"和"输入"两个选项。"系统"是指由系统自带的传感器感测环境温度；"输入"是指由用户用红外测温仪测试密度继电器的内部温度，然后手动输入。默认为系统采集，光标移动到温度采集时，"点击选定"可在系统与输入之间切换，当为输入时，光标会选中输入后的温度值，然后左右旋转鼠标即可设置温度值。
"信号类型"：是用于选择测试的信号类型，有三个选项，分别是"单信号"，"单闭锁"和"双闭锁"，"点击选定"可来回切换，下面分别对三个选项进行详细说明。
单信号：选择单信号时，只能有一个测试信号接入仪器，单报警、单闭锁１和单闭锁2任选其一，由物理连接决定，系统自动识别。
单闭锁：选择单闭锁时，系统有两个测试信号接入仪器，其中必须有单报警，而单闭锁１和单闭锁2任选其一，此时系统同时测试两个信号。
双闭锁：选择双闭锁时，三个信号必须同时接入系统，此时系统同时测试三个信号。
点击"确定"项，系统进入密度继电器测试界面。
点击"返回"项，系统返回上一界面。

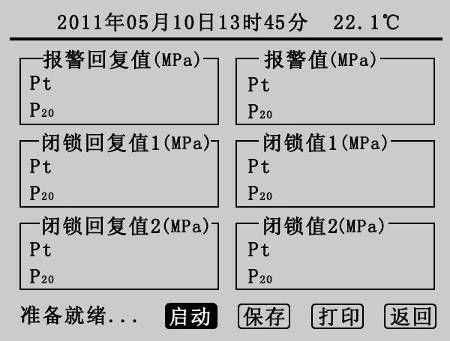

密度继电器测试界面如图5所示，该界面上有报警回复值、报警值、闭锁回复值1、闭锁值1、闭锁回复值2、闭锁值2等六组值，根据设置的检测次数和信号类型测试结果都会相应的显示，Pt为常温压力值，P20为换算成20℃时的等效压力值。

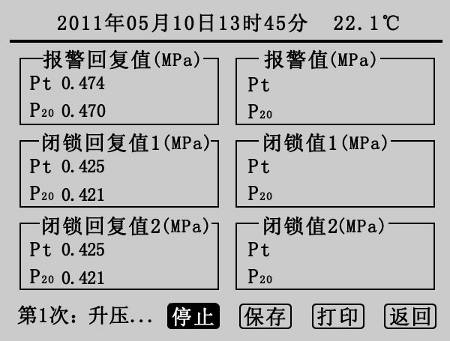

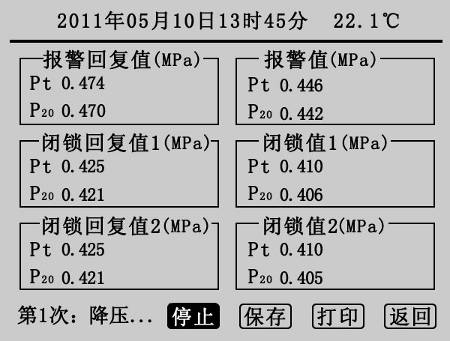

图5 在确认外界气路均准备好以后，点击"启动"，系统会按前面设定的参数开始测试检测。在检测的过程中会有电磁阀开启或关闭的声音，升压到预设的上限压力值时转为降压时放气管上会有短暂急速的放气声，相应的测试结果会依次在屏幕上显示，同时屏幕左下角的状态栏上会提示检测次数，升压与降压示意图如图6与图7所示：
图6

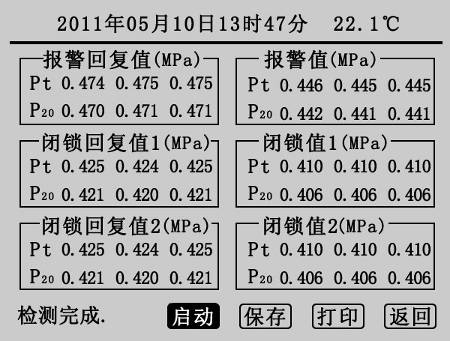

图7 此时点击"停止"可以关闭气阀停止检测，若停止时无值显示点击"启动"即可继续检测，否则须先放气再点击"启动"。如果在检测中遇到问题，系统会显示"器件故障"，此时用户应检查线路和气路的连接以及"信号类型"的选择是否正确。测试完成后，状态栏上会显示测试完成，如图8所示。
图8 图8为SF6密度继电器校验仪测试3次，"信号类型"为双闭锁的测试结果，点击"启动"将清除显示的数值重新检测，点击"保存"和"打印"可保存和打印测试结果。点击"返回"系统返回密度继电器参数设置界面。
