DAXZ串联谐振试验装置操作方法

  • DAXZ系列串联谐振试验装置适用于大容量,高电压的电容性试品的交接和预防性试验
  • 产品说明书 技术参数 附件清单
  • 提醒:关于咨询、购买、维护及产品故障等相关服务,致电客服。

串联谐振试验装置操作方法

串联谐振试验装置操作说明

(一)电缆试验操作

1. 现场接线示意图:

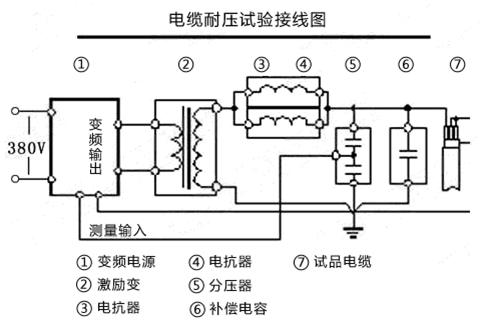

串联谐振试验装置电缆耐压试验接线图

2.励磁变压器接线注意事项:

2.1 用于10KV电缆的耐压装置,励磁变压器一般接低端;
2.2 用于10KV和35KV电缆的耐压装置,10KV电缆耐压励磁变压器接低端,35KV电缆耐压励磁变压器接较高端;
2.3 用于10KV 、35KV和110KV电缆的耐压装置:10KV、35KV电缆耐压励磁变压器接低端,110KV电缆耐压励磁变压器接高端;
2.4 电抗器及电容分压器接线注意事项:对于短电缆,无论电压高低,一般将至少两节电抗器串联,以确保回路可以谐振。

(二) 电机耐压试验操作

1. 现场接线示意图:

串联谐振试验装置发电机耐压试验接线图 2. 励磁变压器接线注意事项:
2.1 用于电机的耐压装置,励磁变压器一般接低端;
2.2 用于电机和电缆的耐压装置,电缆耐压励磁变压器接低端,电机耐压励磁变压器接高端;
2.3 通常情况下,用于电机耐压的谐振装置兼容较低电压的电缆。

(三) GIS、开关及变压器试验操作:

1. 现场接线示意图:

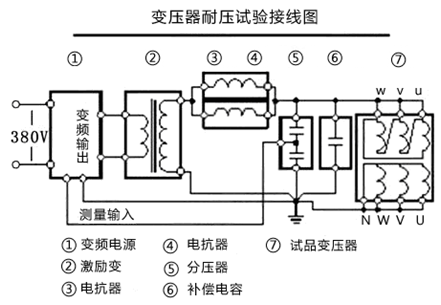

串联谐振试验装置变压器耐压试验接线图 2. 励磁变压器接线注意事项:
a. 串联谐振试验装置用于开关、GIS、变压器的耐压装置,励磁变压器的输出电压一般较高;
b. 串联谐振试验装置用于开关、GIS的耐压装置,励磁变压器接高端,变压器耐压励磁变压器接低端;
c. 通常情况下,改种型号的谐振装置兼容较较短长度的电缆,励磁变压器接低端。
3. 电抗器接线注意事项:
1. 串联谐振试验装置用于开关及较低电容量的试品交流耐压试验时,需要将所有电抗器串联在高压回路中,可以确保谐振。
2. 串联谐振试验装置用于开关、GIS、变压器的耐压时,需要将电抗器串联连接,电抗器串联只数按照实际的试验电压确定。

(四)通用操作步骤

正确按照接线示意图及相关要求连接试验回路,在现场设置试验警示标记,正确设置各项试验参数。

1. 自动试验:

进入界面,点击"自动",进入下图1界面,点击"启动", "确认",则自动进行调谐、升压、计时、降压。
串联谐振试验装置自动试验选择界面图1界面依次如下:调谐
串联谐振试验装置自动试验调谐界面 升压:
串联谐振试验装置自动试验升压界面 计时:
串联谐振试验装置自动试验计时界面 降压 :
串联谐振试验装置自动试验降压界面 试验完成:
串联谐振试验装置自动试验完成界面 串联谐振试验装置在试验过程中出现保护动作时,均有相关界面显示。:

2. 手动/半自动试验:

进入界面,点击"手动",进入下图界面,点击"启动", "确认",,则可以进行手动/自动调频、手动升降压。串联谐振试验装置半自动试验选择界面串联谐振试验装置手动试验图半自动试验:点击"调谐",则自动调谐,调谐完成后点击电压"加、减"手动升压。
手动试验:点击频率"加、减",则手动调谐,调谐完成后点击电压"加、减"手动升压。

(五)资料查询及输出试验结果

串联谐振试验装置进入主界面,点击"资料",进入资料界面,点击"上页", "下页",可以调阅历次试验记录,在用户要求时,可以升级为带USB接口的,插入U盘,点击"保存"即可以把当页试验, 记录输入到U盘保存。
