全自动电容电感测试仪操作方法

一、电容电感测试仪接线方法

    电力电容器组内部联线方式一般采用星形联接(Y)和三角形联接(△)。实际运行经验表明,三角形联接电容器组其损坏率远高于星形联接电容器组,目前高压并联电容器组多数采用星形联接。电容电感测试仪可测试电力高压并联电容器组,其内部连接方式有:三相△形、三相Y形、三相Yn形、三相Ⅲ形。

(一)Y形内部联线电容测量

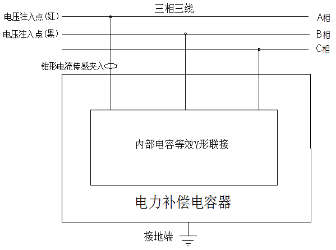

Y形联接被试电容A相接线图(1)
全自动电容电感测试仪Y形联接被试电容A相接线图图1

1. Y形联接A相接线:

电容电感测试仪面板接线:
① 黑色测量线插在(输出);
② 红色测量线插在(电容);
③ 钳形电流传感器插在(测量);
Y形联接被试电容C相接线图(2)

2.Y形联接B相接线:

电容电感测试仪面板接线:
① 黑色测量线插在(输出);
② 红色测量线插在(电容);
③ 钳形电流传感器插在(测量);

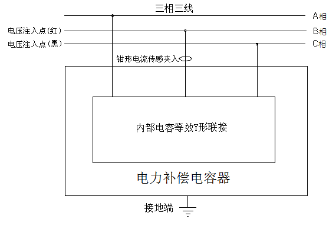

接线图(2)三相Y形B相测量接线方法,测量线由仪器测量输出端对应插好,将红色夹子夹在母线排B相上、黑色夹子夹在母线C相上,然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组B相引线上,方可测量,完成后转下一相接线。

全自动电容电感测试仪三相Y形B相测量接线方法

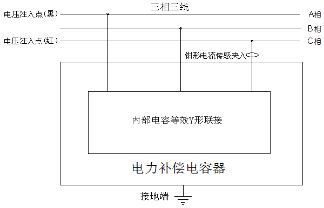

图2 Y形联接被试电容B相接线图(3)
全自动电容电感测试仪Y形联接被试电容B相接线图图3

3.Y形联接C相接线

电容电感测试仪面板接线:
① 黑色测量线插在(输出);
② 红色测量线插在(电容);
③钳形电流传感器插在(测量);
接线图(3)三相Y形C相测量接线方法,测量线由仪器测量输出端对应插好,将红色夹子夹在母线排C相上、黑色夹子夹在母线A相上,然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组C相引线上,方可测量,完成后转下一相接线。

(二)△形内部联线电容测量接线

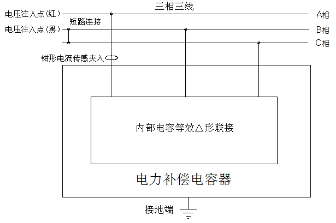

△形联接被试电容A相接线图(4)
全自动电容电感测试仪△形联接被试电容A相接线图图4

4. △形联接A相接线:

电容电感测试仪面板接线:
① 黑色测量线插在(输出);
② 红色测量线插在(电容);
③ 钳形电流传感器插在(测量);
接线图(4)三相△形A相测量接线方法,测量线由仪器测量输出端对应插好,将红色夹子夹在母线排A相上、黑色夹子夹在母线B相上,短接BC相,然后将电流测量线插在仪器
接口上拧紧、钳形传感器应套在高压电容器组A相引线上,方可测量,完成后转下一相接线。

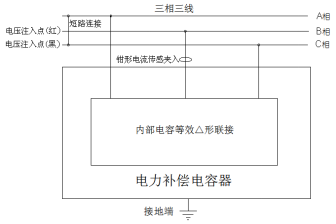

△形联接被试电容B相接线图(5)

5. △形联接B相接线:

电容电感测试仪面板接线:
① 黑色测量线插在(输出);
② 红色测量线插在(电容);
③ 钳形电流传感器插在(测量);
接线图(5)三相△形B相测量接线方法,测量线由仪器测量输出端对应插好,将红色夹子夹在母线排B相上、黑色夹子夹在母线C相上,短接AC相,然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组B相引线上,方可测量,完成后转下一相接线。

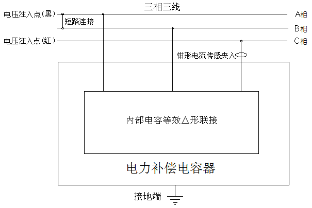

全自动电容电感测试仪△形联接被试电容B相接线图图5 △形联接被试电容C相接线图(6)

6. △形联接C相接线:

电容电感测试仪面板接线:
① 黑色测量线插在(输出);
② 红色测量线插在(电容);
③ 钳形电流传感器插在(测量);
接线图(6)三相△形C相测量接线方法,测量线由仪器测量输出端对应插好,将红色夹子夹在母线排C相上、黑色夹子夹在母线A相上,短接AB相,然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组C相引线上,方可测量,完成后转下一相接线。
全自动电容电感测试仪△形联接C相接线图图6

(三)Yn形内部联线电容测量

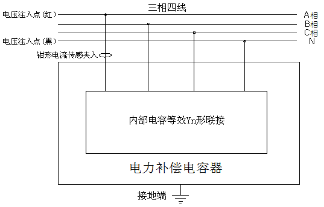

Yn形联接被试电容A相接线图(7)
全自动电容电感测试仪Yn形联接被试电容A相接线图图7

7. Yn形联接A相接线:

电容电感测试仪面板接线:
① 黑色测量线插在(输出);
② 红色测量线插在(电容);
③ 钳形电流传感器插在(测量);
接线图(7)三相四线Yn形A相测量接线方法,测量线由仪器测量输出端对应插好,将红色夹子夹在母线排A相上、黑色夹子夹在N线上,然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组A相引线上,方可测量,完成后转下一相接线。

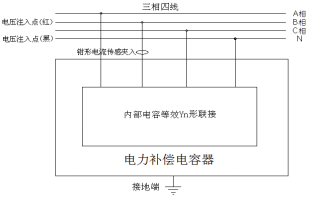

Yn形联接被试电容B相接线图(8)
全自动电容电感测试仪Yn形联接被试电容B相接线图

8. 电容电感测试仪面板接线:

8. 电容电感测试仪面板接线:
① 黑色测量线插在(输出);
② 红色测量线插在(电容);
③ 钳形电流传感器插在(测量);
接线图(8)三相四线Yn形B相测量接线方法,测量线由仪器测量输出端对应插好,将红色夹子夹在母线排B相上、黑色夹子夹在N线上,然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组B相引线上,方可测量,完成后转下一相接线。

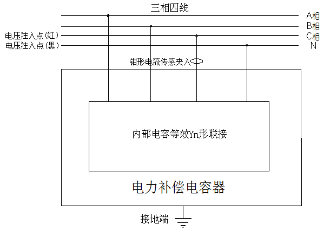

Yn形联接被试电容C相接线图(9)

9.Yn形联接C相接线:

电容电感测试仪面板接线:
① 黑色测量线插在(输出);
② 红色测量线插在(电容);
③ 钳形电流传感器插在(测量);
全自动电容电感测试仪Yn形联接C相接线图图9     接线图(9)三相四线Yn形C相测量接线方法,测量线由电容电感测试仪测量输出端对应插好,将红色夹子夹在母线排C相上、黑色夹子夹在N线上,然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组C相引线上,方可测量,完成后转下一相接线。

(四)Ⅲ形内部联线电容测量

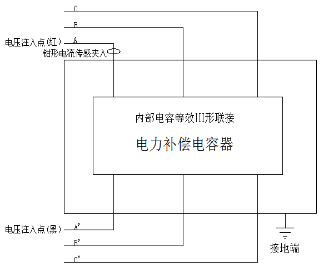

Ⅲ形联接被试电容接线图(10)

10.Ⅲ形联接A、B、C相接线

全自动电容电感测试仪Ⅲ形联接被试电容接线图图10 电容电感测试仪面板接线:
① 黑色测量线插在(输出);
② 红色测量线插在(电容);
③ 钳形电流传感器插在(测量);
   接线图(10)三相Ⅲ形A相测量接线方法,测量线由仪器测量输出端对应插好,将红色夹子夹在母线排A相上、黑色夹子夹在A'线上,然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组A相引线上,方可测量,完成后转下一相接线,B、C相依次移动接线相同。

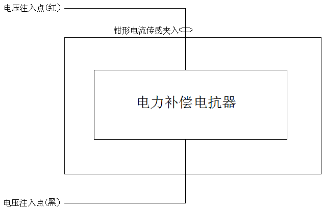

被试电感电抗接线图(11)

11. 电感、电抗器测量:

电容电感测试仪面板接线:
① 黑色测量线插在(输出);
② 红色测量线插在(电感);
③ 钳形电流传感器插在(测量);
全自动电容电感测试仪电容电感测试仪面板接线图图11 接线图(11)电感电抗测量接线方法,测量线由电容电感测试仪测量输出端按颜色对应插好,将红色夹子夹在母线排一端上、黑色夹子夹在另一端上,然后将电流测量线插在仪器接口上拧紧钳形传感器应套在电抗器引线上方可测量,完成后转下一接线。
