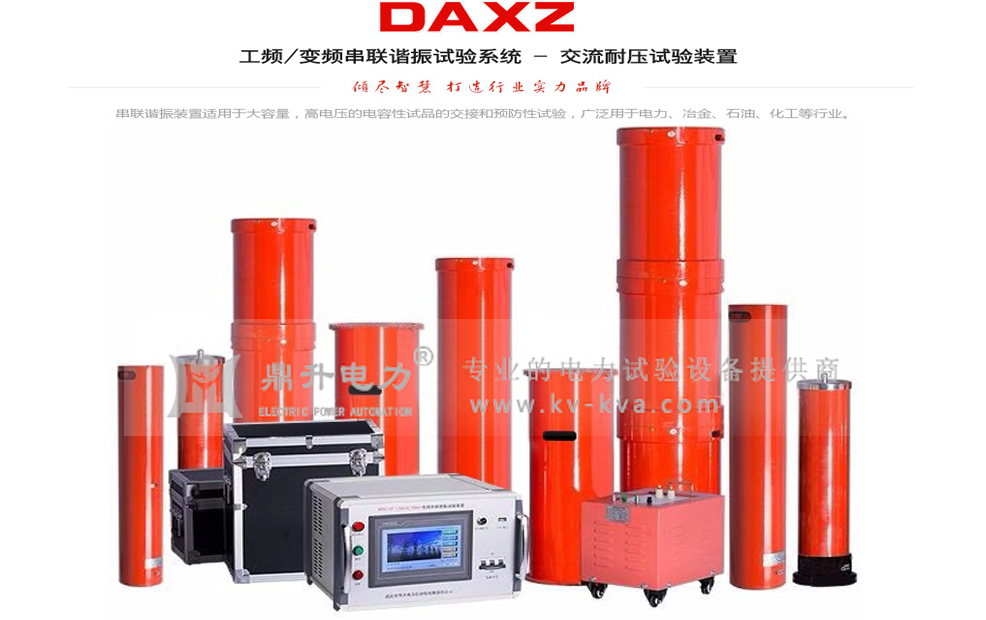

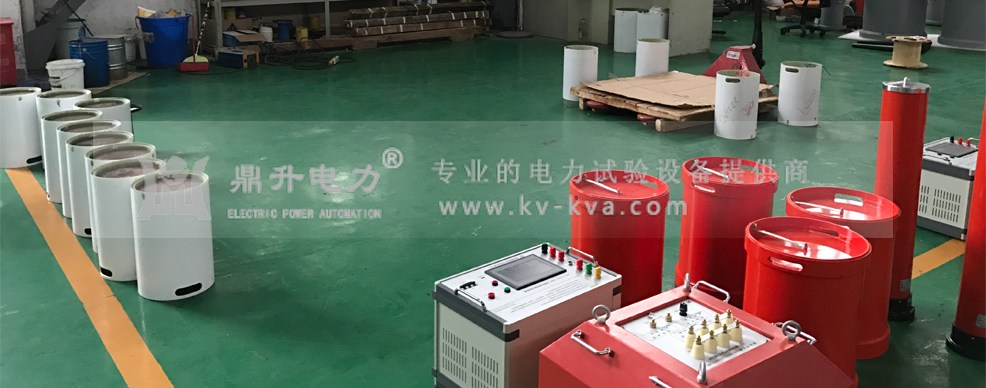

DAXZ系列串联谐振、工频/变频串联谐振试验装置、串联谐振试验装置、串联谐振耐压试验装置

GB50150-2006《电气装置安装工程电气设备交接试验准》
DL/T849.6-2004 《电力设备专用测试仪器通用技术条件第6部分：高压谐振试验装置》
JB/T9641-1999《试验变压器》
GB10229《电抗器》
GB/T.311-1997《高压输变电设备的绝缘与配合》
DL/T846-2004 《高电压测试设备通用技术条件》
GB4793-1984 《电子测量仪器安全要求》
GB2900 《电工名词术语》
GB4208《外壳防护等级》
GB191《包装贮运标志》
GB/T16927-1997《高电压试验技术》

注：关于串联谐振的电流、电压、频率及电容量的选择，欢迎免费咨询鼎升电力厂家：027-87875698.《常见串联谐振装置配制方案》 A、串联谐振电流计算公式： I=2πfCU×10-3 (A)
B、串联谐振频率计算公式(HZ)：
     当Q=Q I2， XL = I2 XC 也就是 XL =XC 时，为R-L-C 串联谐振电路产生谐振条件。
1．发电机谐振频率选择：50HZ、取50HZ
2．变压器谐振频率选择：45~65HZ，取50HZ
3．GIS、开关、母线谐振频率选择：30~300HZ，取45HZ
4．电力电缆谐振频率选择：30~300HZ，取35HZ C、电压的选择(KV)：按照规程要求，确定最高试验电压。
D、电容量的选择(uf)：根据被试品最大电容量确定
E、串联谐振最大容量计算公式：P=UI×1.25 (KVA)

串联谐振英文翻译：Series resonant system

串联谐振原理：在电阻、电感和电容的串联电路中，出现电路的端电压和电路总电流同相位的现象，叫做串联谐振。

串联谐振的特点：电路呈纯电阻性，端电压和总电流同相，此时阻抗最小，电流最大，在电感和电容上可能产生比电源电压大很多倍的高电压，因此串联谐振也称电压谐振。在电力工程上，由于串联谐振会出现过电压、大电流，以致损坏电气设备，所以要避免串联谐振。

并联谐振：在电感线圈与电容器并联的电路中，出现并联电路的端电压与电路总电流同相位的现象，叫做并联谐振。并联谐振电路总阻抗最大，因而电路总电流变得最小，但对每一支路而言，其电流都可能比总电流大得多，因此电流谐振又称电流谐振。并联谐振不会产生危及设备安全的谐振过电压，但每一支路会产生过电流。

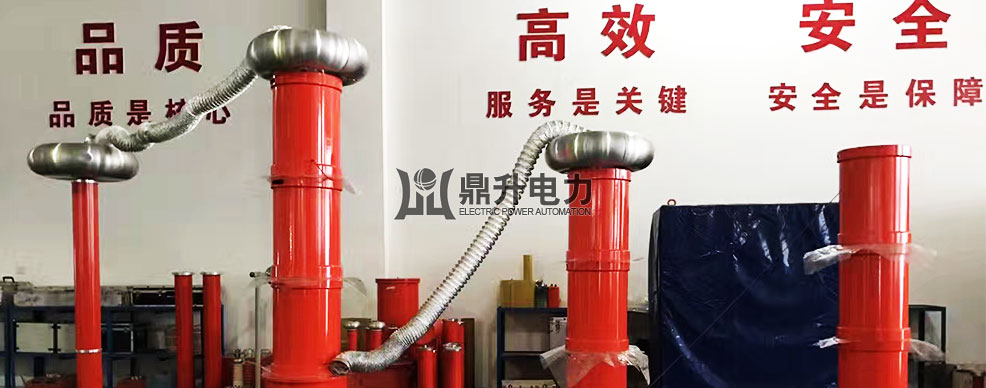

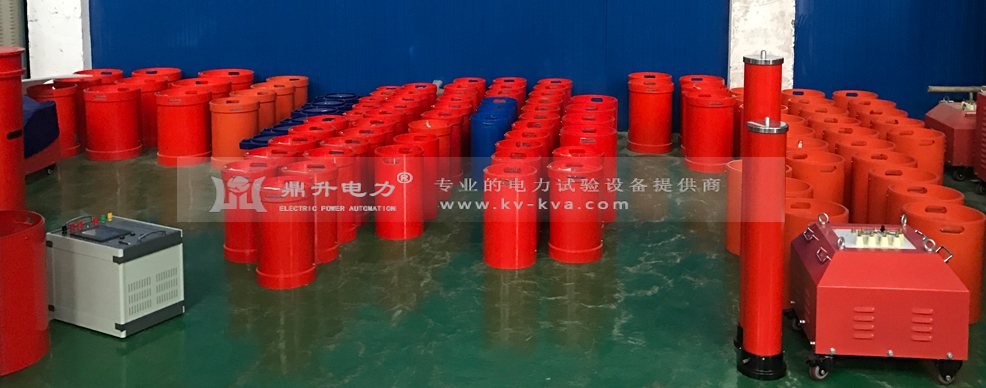

串联谐振设备：串联谐振设备广泛用于各种高压交联电缆，变压器，发电机，GIS开关，电动机的交流耐压试验，SF6开关变频调频串联谐振、串谐工频交流耐压试验成套仪器设备。串联谐振设备由变频电源、励磁变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经激励变压器耦合给串联谐振回路，提供串联谐振的激励功率。

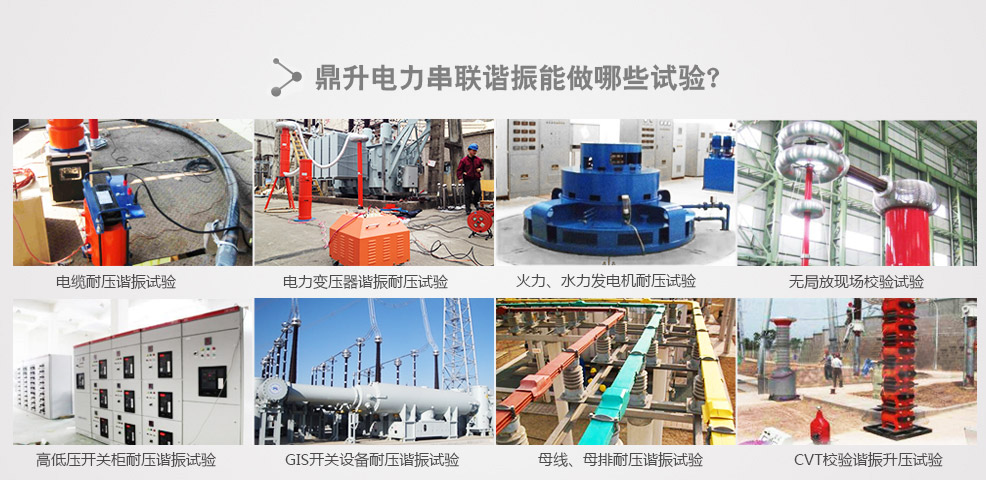

串联谐振应用：串联谐振设备主要应用于电力、冶金、石油、化工等行业，广泛用于各种高压交联电缆，变压器，发电机，GIS开关，电动机的交流耐压试验，SF6开关变频调频串联谐振串谐工频交流耐压试验成套仪器设备。
      1、6kV-500kV高压交联电缆的交流耐压试验
      2、发电机的交流耐压试验
      3、GIS和SF6开关的交流耐压试验
      4、6kV-500kV变压器的工频耐压试验
      5、其它电力高压设备如母线，套管，互感器的交流耐压试验。

1、并联谐振和串联谐振产生的条件：在电阻、电容、电感串联电路中，出现电源、电压、电流同相位现象，叫做串联谐振，其特点是：电路呈纯电阻性，电源、电压和电流同相位，电抗X等于0，阻抗Z等于电阻R，此时电路的阻抗最小，电流最大，在电感和电容上可能产生比电源电压大很多倍的高电压，因此串联谐振也称电压谐振。谐振电压与原电压叠加，并联谐振：在电阻、电容、电感并联电路中，出现电路端电压和总电流同相位的现象，叫做并联谐振，其特点是：并联谐振是一种完全的补偿，电源无需提供无功功率，只提供电阻所需要的有功功率，谐振时，电路的总电流最小，而支路电流往往大于电路中的总电流，因此，并联谐振也叫电流谐振。

2、串联谐振电路：在具有电阻R、电感L和电容C元件的交流电路中，电路两端的电压与其中电流相位一般是不同的。如果调节电路元件（L或C）的参数或电源频率，可以使它们相位相同，整个电路呈现为纯电阻性。电路达到这种状态称之为谐振。在谐振状态下，电路的总阻抗达到极值或近似达到极值。研究谐振的目的就是要认识这种客观现象，并在科学和应用技术上充分利用谐振的特征，同时又要预防它所产生的危害。按电路联接的不同，有串联谐振和并联谐振两种。

3、串联谐振模式： 串联谐振分为DCM和CCM两种模式。一般都选择DCM模式，即选择 。串联谐振的好处在于可以实现开关管的零电流关断，这是唯一一种能实现零电流关断的拓朴，是真正意义上的软关断，无关断损耗。这对于IGBT来说有很大好处，可以不用去考虑IGBT的关断拖尾带来的关断损耗。单个串联谐振电源可以采用PFM方式，这种方式实现2kW以内；也可以使用初级两组件并联移相方案，可以实现几十千瓦功率输出的高压电源，串联谐振的缺点是电流峰值太大，使开关管承受较大压力，不利于电源的小型化。并联谐振与串联谐振相比最大优势是峰值电流较小。同时在短路情况下，整个回路就是对电感充放电，电流波形为三角波，因此可以在短路情况下很容易算出电感的值，再通过电感计算出电容的值，而且误差很小，对于设计来说这是至关重要的。并联谐振工作在CCM区，电流波形基本上是正弦。开关管是硬关断，零电压零电流开启，没有开启损耗。对于关断损耗，可以在开关管DS（CE）两端并联电容，使电流与电压的交汇点变低，减小关断损耗。

4、串联谐振回路及谐振回路的作用：串联谐振于某一频率的电路。常用的有LC，RC，变压器耦合和晶体振荡器等。震荡器的原理很简单，就是正反馈原理，LC决定震荡的频率，普通晶体震荡器的晶体可以等效一个Q值很高的电感，利用电容的充放电产生震荡。在逆变器电路中多用RC组成的多谐振荡器。也有用变压器反馈式的自激振荡回路。串联回路产生谐振时的电压波形。当电压方波作用于LC 串联回路时，方波的前后沿都会对LC 串联回路产生激励(即接收能量)，每次激励过后又会产生阻尼振荡(即损耗能量)，当输入电压波形的上升率dv/dt 值大于谐振回路波形(正弦波)的上升率时，电路就会产生激励；当输入电压波形的上升率dv/dt 值小于谐振回路波形的上升率时，电路就会产生阻尼。
