DAXZCVT校验用谐振升压试验装置

国内最先用于500kV及以下的电容式电压互感器现场校验的可调式谐振装置
标准支持：GB50150-2006，DL/T849.6-2004，DL/T596-1996
产品说明书检定证书服务指南
- 输出电压电流波形稳定良好，电压输出稳定，保护功能完善；
- 谐振升压试验由变频源，励磁变，电抗器，分压器和电容器组成；
- CVT校验用谐振输入容量较小，仅需电源容量为试验容量的1/Q倍
本公司产品享受免费技术指导、三月包换、软件升级、终生维修服务。
- 售前咨询：027-87875698技术咨询：027-87180938

串联谐振解决方案

电缆串联谐振方案
发电机串联谐振方案
变电站电器设备谐振装置方案
CVT校验谐振升压方案
电缆串联谐振方案
发电机交流耐压谐振方案

串联谐振试验装置

串联谐振简介

型号：DAXZ
名称：CVT校验用谐振升压试验装置、谐振升压试验装置、CVT谐振升压装置

中文名称：：CVT校验用谐振升压试验装置

英文名称：：AC Resonance Test System for CVT

CVT校验用谐振升压试验装置组成：变频源，励磁变，电抗器，分压器，电容器，控制箱

CVT校验用谐振升压试验装置原理：DAXZ CVT校验用谐振升压装置在进行校验时，试验频率必须在50Hz的条件下进行，同时现场地理条件复杂，传统的实验装置已经很难满足现场搬运、试验的要求，DAXZ CVT校验用谐振升压装置是国内最先用于现场校验的可调式谐振装置，

串联谐振试验装置试验对象：广泛用于国内500kV及以下的电容式电压互感器的现场校验。

串联谐振别称

谐振升压装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、CVT校验用谐振升压装置、电压互感器升压试验装置、串联谐振试验升压装置

串联谐振功能

1、输出电压电流波形良好，失真度小于0.5%
2、需要电容量小，所需电源容量为试验容量的1/Q倍，而Q值可以做到20～60
3、不需要过压保护，当试品发生击穿时，系统失谐，谐振高压消失，电抗器立即起到限制短路电流的作用，不会加剧对试品的损坏
4、便于现场搬，该装置为干式组合串联谐振装置，由励磁变压器和多个谐振电抗器组成，单个组成单元体积小，重量轻
5、保护功能完善，具备零位保护(电压输出控制旋钮不在零位时，禁止系统启动)，过压保护，过流保护，闪络保护等功能，保证了系统的可靠性

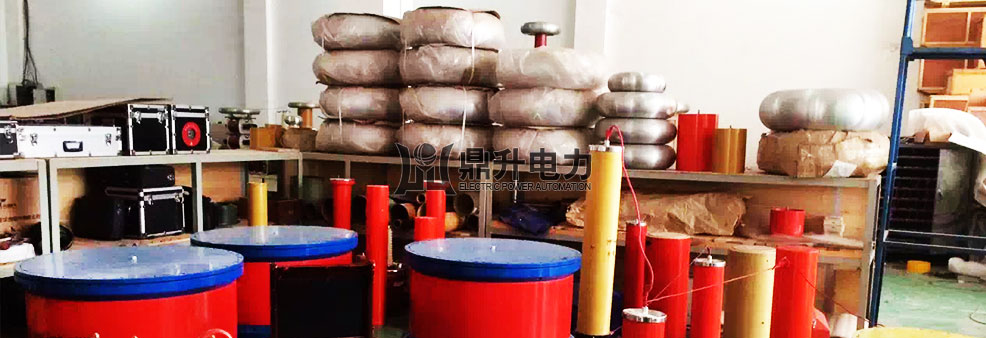

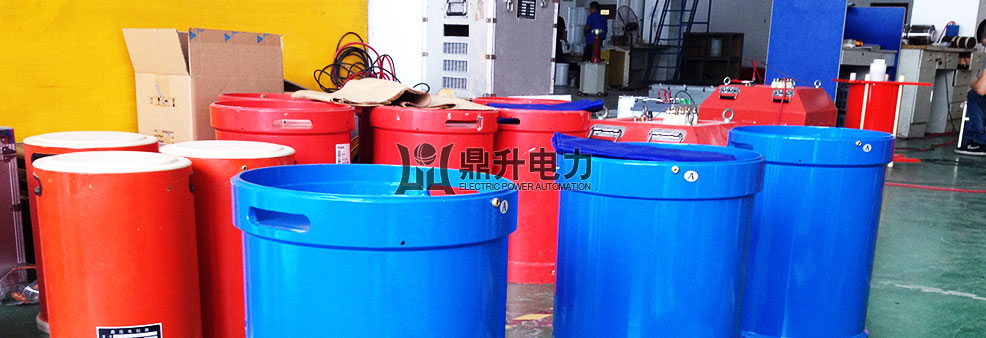

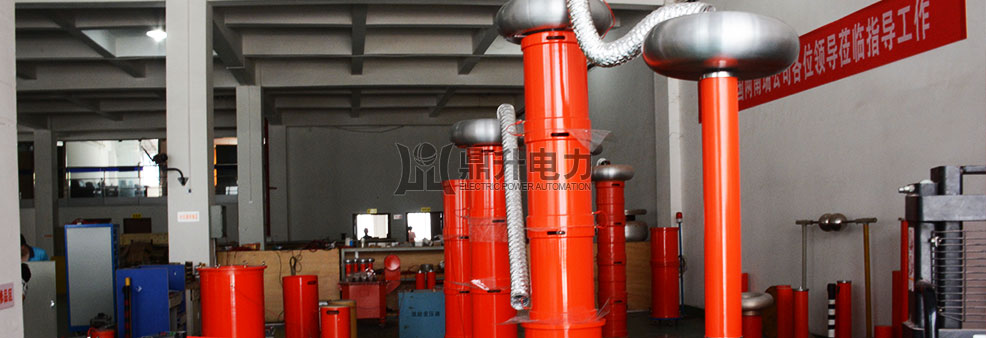

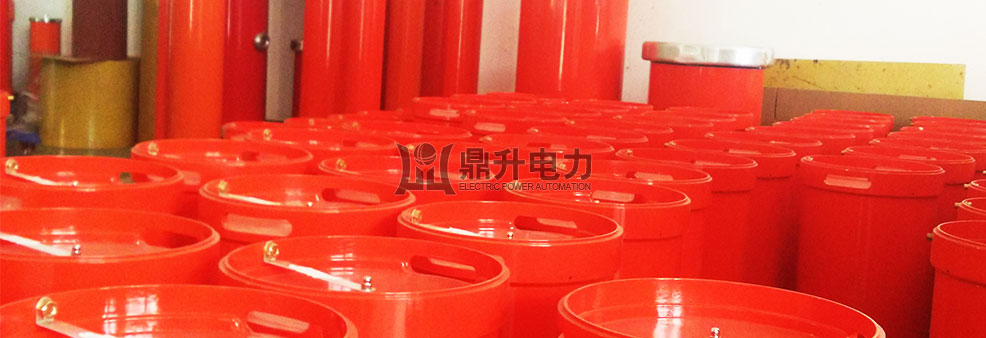

生产图一

DAXZ串联谐振试验装置生产车间图片版权归武汉鼎升电力自动化有限责任公司所有，侵权必究，仅供参考。
